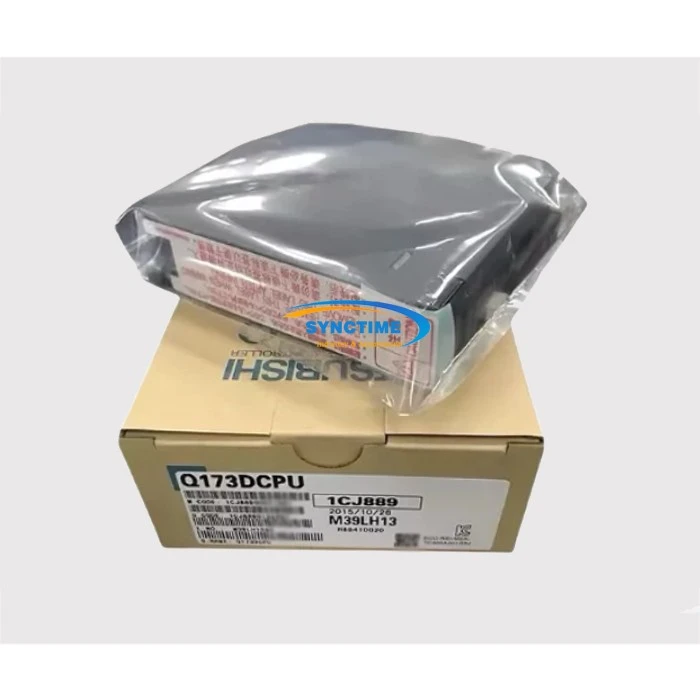

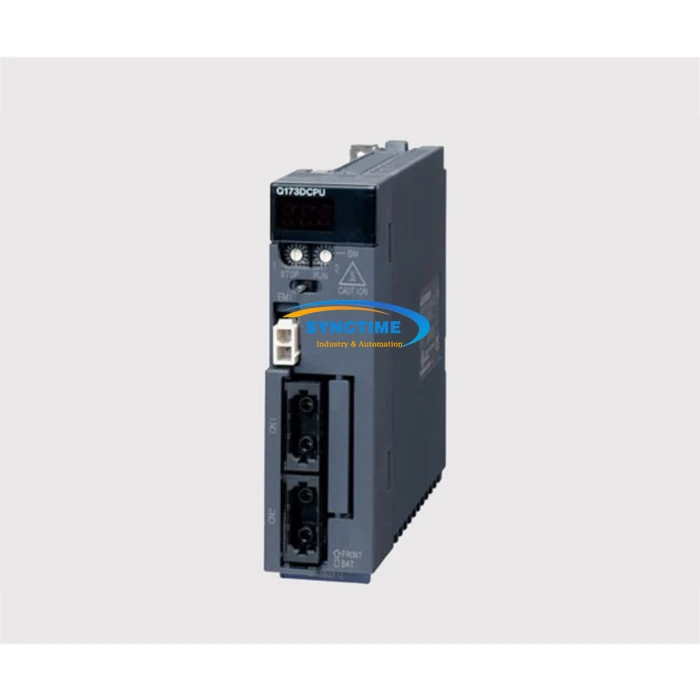

Q173DCPU Hareket CPU Ünitesi

Parça Adı

Hareket CPU Modülü Birimi

Modeli

Q173DCPU

Yükseltilmiş model

Q173DSCPU

İletişim Arayüzü

Spor veri yolu: SSCNET Ⅲ × 2 (fiber optik, 150 Mbps, senkronizasyon süresi 62,5 μ s)

Programlama bağlantı noktası: USB (programlama)+RS-232 (hata ayıklama)

Çoklu CPU işbirliği: Q serisi mantıksal CPU'larla (Q03UDCPU gibi) yüksek-hızlı etkileşim, 0,88 ms döngü MITSUBISHI ELECTRIC

Ağ Genişletme: Ethernet, CC Link IE, PROFIBUS (ek modüller gerektirir)

Program ve Bellek

Servo program kapasitesi: 28k adım (SV13/SV22)

Toplam program kapasitesi: 504 KB

Veri belleği: 10 MB

Temel komut hızı: 0,034 μs (32 bit RISC)

Katalog

Endüstriyel Otomasyon Parçaları - Mitsubishi Electric Parts - Q173DCPU Modülü

Başvuru

Q173DCPU, 16-32 eksenli, yüksek-hızlı ve yüksek hassasiyetli, çok eksenli senkronizasyon/bağlantıya sahip orta ve büyük-boyutlu otomasyon ekipmanları için uygundur.

Diğer modellerden farklılıklar

Q173DCPU: 32 eksen, çift SSCNET III, 504KB program → Orta ve büyük ekipman

Q172DCPU: 8-eksen, tek SSCNET III, 252KB program → Küçük ve orta ölçekli ekipman

Q172HCPU: 8 eksen, Q172DCPU/Q172DSCPU ile değiştirildi
